ナカセン　スパンカー

スパンカーNシリーズ
　 ● 標準艤装
　 ● スパンカー寸法
　 ● マスト＆ステップ
スパンカーMV32シリーズ
シーアンカー吹流し型
　 　 　

　

業務用スパンカー
船の長さに併せて各種有り（N1100〜N2900）
遊魚船や各種業務艇に最適！！！
　
※ヨットのマストで定評のある高強度耐食アルミを使用していますので軽くて丈夫です。
＿さらにアルマイト、クリアー塗装をしていますので耐食性、美観とも優れています。
※部品は耐食性の良いSUS304、AC７A、モネル合金等、十分吟味された材料を使用
＿していますので錆びにくく丈夫です。____________________________________________________________
※セール（帆）はテトロンクロスを使用していますので従来のビニロンキャンバス等に比
＿べ軽くて丈夫です。___________________________________________________________________________________
※操作用ロープは、柔らかく手になじみの良い、テトロンダブル打ちカラーロープを使用
＿していますので非常に操作がやり易く又丈夫です。 _________________________________________





　

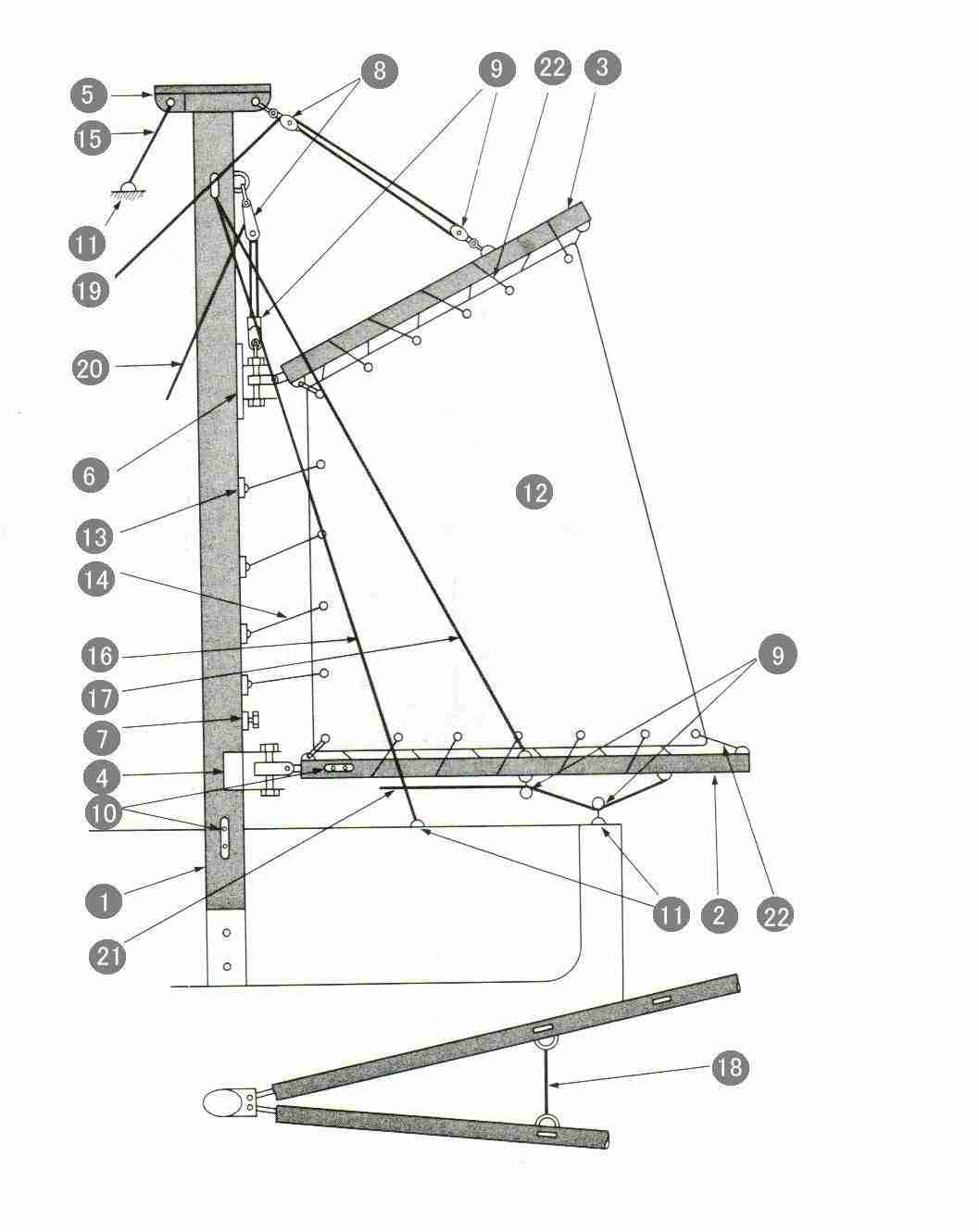

  1. マスト
  2. ブーム（下桁）
  3. ヤード（上桁）
  4. グースネック
  5. マストヘッド
  6. スロートスライド
  7. ストッパー
  8. 滑車B付
  9. 滑車
  10. クリート
  11. アイプレート
  12. セール（帆）
  13. セールスライド
  14. ラフロープ
  15. フォーステー
  16. サイドステー
  17. トッピング
  18. 開き止め
  19. ヤードハリヤード
  20. スロートハリヤード
  21. シート
  22. ガラミロープ
 　
　 　



スパンカー寸法表

　 　 　 　 　
　 　
　 　


呼称タイプ ラフ フット ヘッド リーチ マストサイズ ブーム径 ヤード径 I H D E ｺｰﾄﾞNｏ
N-1100 1100 1100 820 1740 NS-402 35 35 1850 1000 960 1350 165-186
N-1300 1300 1430 1000 2000 NS-402 35 35 2100 1100 1200 1650 165-216
N-1500 1500 1600 1120 2230 NS-402 35 35 2400 1300 1300 1800 165-246
N-1800 1770 1800 1300 2640 NS-402 35 35 2750 1300 1650 2000 165-105
N-2100 2130 2150 1550 3160 NS-404 45 45 3300 1400 1950 2400 165-096
N-2200 2200 2350 1550 3350 NS-404 50 50 3500 1400 1970 2600 165-546
N-2400 2400 2400 1800 3700 NS-406 50 50 3750 1500 1970 2650 165-276
N-2600 2600 2660 1950 3900 NS-406 50 55 4150 1500 2150 2850 165-085
N-2900 2900 2900 2150 4300 NS-406 55 55 4400 1500 2400 3150 165-306
　 　 　 　 　 　 　 　 　 　 　 　 　


１．Ｈ寸法は任意ですが、お客様の指示が特にないときは表の寸法で制作します。
２．船に合わせて特別寸法でのご注文も承ります。


適用船長（m） 種類 登録トン数 適用艇種
6m以下 N-1100 　 16呎以下
6m以下 N-1300 　 18呎以下
6m以下 N-1500 　 和船20呎以下
6〜8m(7m) N-1800 1ﾄﾝ 和船25呎前後
9〜12m(10m) N-2100 3ﾄﾝ 和船30〜35呎
　 N-2200 　 　
9〜12m(12m) N-2400 4ﾄﾝ 和船40呎前後
13〜18m(15m) N-2600 5ﾄﾝ 和船50呎前後
13〜18m(18m) N-2900 10ﾄﾝ 和船60呎前後
　 　 　 　

　　　　　　　　　　　　　　　　　　　　　　　　　　　　＊マストステップは別売です。




　　　　　　　　　　　　スパンカー 　マスト＆ステップ

　 　 　
■ステンレスマストステップ（ＳＵＳ３０４） 　 ■アルミマストステップ
　
呼称 用途
S N-1100〜1800用
M N-2100〜2200用
L N-2400〜2900用
　 　
　
セクション 用途
NS-402 N-1100〜1800用
NS-404 N-2100〜2200用
NS-406 N-2400〜2900用
　 　
　 　 　
　 　 　
　 　 　
■スパンカーマスト形状見本 　 　

　
セクション サイズMM 肉厚MM 重量Kg／Ｍ
NS-402 ５０×６５ 2.0 1.26
NS-404 ６５×８０ 2.3 1.74
NS-406 ８５×１０５ 2.8 2.79
　 　 　 　
　 　 　
　 　 　
