運輸省令第29号(昭和49年7月13日)海洋汚染防止法施行規則の一部を改正する省令に基づく,オイルフェンスB種です。
ナスコB種・E4タイプには、E4-A・E4-C・E4-Tと下欄表のように用途により4種類の型式があります。これもそれぞれ、形状・大きさ・(海面上の高さ30cm・海面下の深さ40cm)・接続部の型式はすべて同じです。分類の仕方はA種同様に用途別・材質別の別により6種類としています。

  B種の適用範囲
  • 500t以上のタンカー
  • 5万KL以上の油保管施設
  • 1万t以上のタンカー係留施設

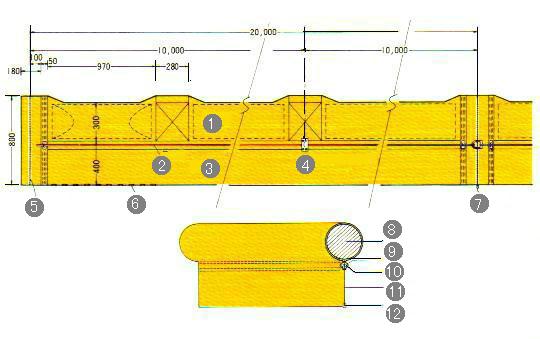

@フロート
Aロープ
Bスカート
Cアンカー取り用金具
Dファスナー
Eナマリ
Fスライダー
 (ファスナーどめ)
Gフロート
Hキャンバス
Iロープ
Jキャンバス
Kナマリ


● E4タイプすべて共通の数値


水面上 水面下 ロープ径 接続部 重 り 浮 体 引張強度 容 積
300m/m 400m/m 14m/m 800m/mL 1kg/m 300φ×900m/mL 4,600kg 1.76m3


● タイプ別による比較表


形   式 E4-A E4-C E4-K     E4-T
防油壁の主材料 クレモナ5150 クラフテル6号 クラフテル4号 レオナT-3000 ナイロンネオプレン テトロンT-5000
材   質 ビニロン エステル エステル ナイロン ナイロン エステル
製品重量
20m当たり/kg
58 kg 60 kg 65 kg 61 kg 72 kg 88 kg
用   途 緊急用 緊急用 予防用 予防用 常設用 常設用
型式承認番号 第P-223号 第P-224号 第P-225号 第P-226号 第P-227号 第P-228号
