SUS/STUD.No.36
※ハッセルタンバックル用、ワイヤー1x19用(ミリサイズ)

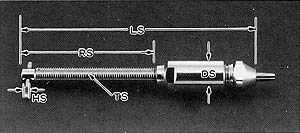

SUS/STUD.No.36
※ハッセルタンバックル用、ワイヤー1x19用(ミリサイズ)
| 型式 | 036-04 | 036-05 | 036-06 |
| ワイヤー径(mm) | 4 | 5 | 6 |
| DS(mm) | 12.7 | 15.8 | 19.0 |
| LS(mm) | 90.8 | 109.0 | 128.5 |
| RS(mm) | 54.0 | 66.6 | 76.2 |
| TS(ins) | 5/16 | 3/8 | 7/16 |
| HS(mm) | 2.8 | 2.8 | 2.8 |
| 重さ(kg) | 0.070 | 0.095 | 0.155 |
| コードNo. | 154-655 | 154-665 | 154-675 |
SUS/EYE.No.133
※ワイヤー1x19用（インチサイズ）
| 型式 | 133-10 | 133-12 |
| ワイヤー径(in) | 3/8 | 1/2 |
| DE(in) | 1.125 | 1.375 |
| LE(in) | 4.643 | 5.606 |
| SE(in) | 1.962 | 2.273 |
| RE(in) | 0.811 | 0.985 |
| T(in) | 0.527 | 0.741 |
| H(in) | 0.625 | 0.761 |
| 重さ(lbs) | 0.716 | 1.763 |
| コードNo. | 154-735 | 154-745 |
SUS/FORK.No.134
※ワイヤー1x19用（インチサイズ）
| 型式 | 134-10 | 134-12 |
| ワイヤー径(in) | 3/8 | 1/2 |
| DF(in) | 1.375 | 1.750 |
| LF(in) | 4.834 | 5.861 |
| SF(in) | 1.950 | 2.344 |
| RF(in) | 1.150 | 1.290 |
| W(in) | 0.540 | 0.761 |
| P(in) | 0.618 | 0.728 |
| 重さ(lbs) | 0.992 | 2.750 |
| コードNo. | 154-805 | 154-815 |
SUS/EYE.No.33
※ワイヤー1x19用（ミリサイズ）
| 型式 | 033-04 | 033-05 | 033-06 | 033-07 | 033-08 |
| ワイヤー径(mm) | 4 | 5 | 6 | 7 | 8 |
| DE(mm) | 14.3 | 17.5 | 22.2 | 22.2 | 25.4 |
| LE(mm) | 54.7 | 66.0 | 82.8 | 91.7 | 102.6 |
| SE(mm) | 22.6 | 28.3 | 37.1 | 41.0 | 46.4 |
| RE(mm) | 7.9 | 10.3 | 14.3 | 15.8 | 19.0 |
| T(mm) | 5.8 | 7.5 | 9.6 | 10.5 | 13.5 |
| H(mm) | 8.0 | 10.0 | 13.0 | 13.0 | 16.0 |
| 重さ(kg) | 0.050 | 0.075 | 0.140 | 0.170 | 0.240 |
| コードNo. | 154-685 | 154-695 | 154-705 | 154-715 | 154-725 |
SUS/EYE.No.34
※ワイヤー1x19用（ミリサイズ）
| 型式 | 034-04 | 034-05 | 034-06 | 034-07 | 034-08 |
| ワイヤー径(mm) | 4 | 5 | 6 | 7 | 8 |
| DF(mm) | 15.8 | 19.0 | 25.4 | 25.4 | 31.7 |
| LF(mm) | 57.0 | 68.5 | 86.2 | 93.2 | 106.9 |
| SF(mm) | 23.0 | 28.0 | 39.0 | 39.0 | 46.2 |
| RF(mm) | 14.7 | 18.0 | 22.8 | 25.1 | 27.4 |
| W(mm) | 6.0 | 8.0 | 9.7 | 10.7 | 13.7 |
| P(mm) | 6.4 | 8.0 | 11.1 | 11.1 | 12.7 |
| 重さ(kg) | 0.075 | 0.115 | 0.230 | 0.260 | 0.325 |
| コードNo. | 154-755 | 154-765 | 154-775 | 154-785 | 154-795 |
STA-LOCKターミナルは1×19と7×19のワイヤーロ一プに使用します。その他のワイヤーロープには適しません。1×19用のウェッジはパックの中に入つていますが7×19用のウェッジは別売になっております。このウェッジは互換性がないのでそれぞれ正しいものを使用して下さい。
・ワイヤーの先端はきれいにそろえてカットして下さい。
・ワイヤー先端にソケットに挿入する。

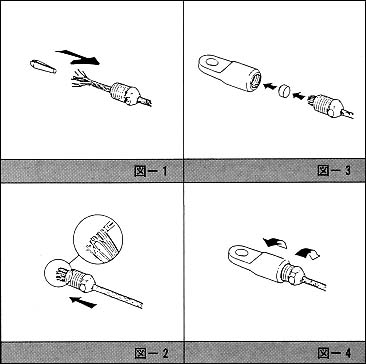

・ウェッジの長さ分中芯を露出させるために外側のストランドをほぐす。（図−1）
・ワイヤーの中芯にウェッジを挿入する外側のストランドは図−2の様に2mmほどはみ出る様にする。（図−2）
・ウェッジが正しい位置になる様に注意しながら外側のストランドをからめる。この作業の間ストランドがほぐれない様にするためソケットを引っ張っておきます。（図−2）
・ウェッジ先端回りに外側のストランドが均等の間隔で組付けられていることを点検します。そしてストランドがウェッジの溝に入り込んでいないか確認します。
・エンドフィッティングのネジ穴にフォーマーを挿入しすでに組み上げたユニットにねじ込み最後にスパナで完全に締付けます。（図−3）締めつけに必要とされる力は片手で完全におさえられる程度です。締め付けすぎはネジを破損させてしまいます。組立はこれで完全です。
・内部防水加工とゆるみ止めのためシリコンゴム等を入れておく作業を行って下さい。
・ターミナルは点検あるいはワイヤーを継ぎ直す時にはウェッジが組込まれている部分も含めたワイヤーをカットしウェッジも廃却します。ウェッジも新品を使用します。その他の部品はこの作業中に損傷しないかぎり再使用できます。
