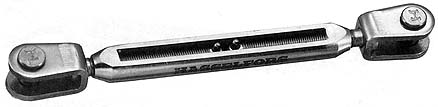

H・FタンバックルFxF






型番 80001 80002 80003 80004 80005 80006 80007
ネジ径 1/4 5/16 3/8 7/16 1/2 5/8 3/4
ワイヤー径 3 4 5 6 7 8 9
最短長 140 160 190 225 245 265 310
最伸長 200 230 280 325 360 390 460
ピン径 6.5 8 9.5 11 13 13 15
フォーク径 7 8 10 12 14 16 20
破断荷重(kg) 1,500 2,300 3,400 4,700 6,800 9,500 12,500
使用荷重(kg) 1,050 1,610 2,380 3,290 4,760 6,650 8,750
コードNo. 153-524 153-534 153-544 153-554 153-564 153-574 153-584

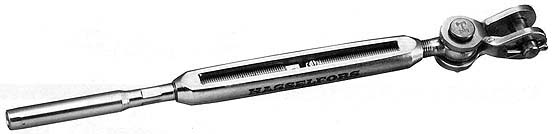

H・FタンバックルTxS






型番 87043 87045 87048 87052 87055 87057
ネジ径 1/4 5/16 3/8 7/16 1/2 5/8
ワイヤー径 3 4 5 6 7 8
最短長 192 209 255 298 320 348
最伸長 252 279 345 398 440 483
ピン径 6.5 8 9.5 11 13 13
フォーク径 7 8 10 12 14 16
破断荷重(kg) 1,500 2,300 3,400 4,700 6,800 9,500
使用荷重(kg) 1,050 1,610 2,380 3,290 4,760 6,650
コードNo. 153-904 153-914 153-924 153-934 153-944 153-954

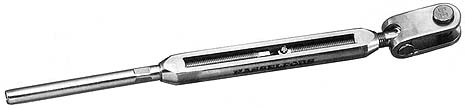

H・FタンバックFxS






型番 80091 80114 80092 80116 80093 80094 80095 80126 80128
ネジ径 1/4 1/4 5/16 5/16 3/8 7/16 1/2 1/2 5/8
ワイヤー径 3 4 4 5 5 6 7 8 8
最短長 185 190 200 225 250 285 315 320 335
最伸長 245 250 275 295 340 385 435 440 460
ピン径 6.5 6.5 8 8 9.5 11 13 13 13
フォーク径 7 7 8 8 10 12 14 14 16
破断荷重(kg) 1,500 1,500 2,300 2,300 3,400 4,700 6,800 6,800 9,500
使用荷重(kg) 1,050 1,050 1,610 1,610 2,380 3,290 4,760 4,760 6,650
コードNo. 153-604 153-614 153-624 153-634 153-644 153-654 153-664 153-674 153-684
