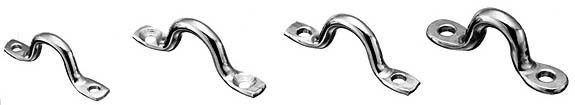

アイストラップ







呼称サイズ 丸5mm 丸6mm皿穴 丸6mm直穴 丸8mm
線径(D) 5 6 6 8
L2 50 61 61 64
L1 40 45 46 47
H 18 21 21 23
重さ(g) 6.5 14.4 14.3 26.7
ビス穴 4.2 4.2 5.2 6.5
コードNo. 113-004 113-024 113-014 113-034

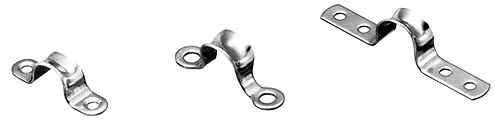

板アイストラップ







*( )数値は外側穴ピッチです。

品名   板2ッ穴(皿)   板2ッ穴(直)大/カムクリート用   板4ッ穴小
L2 45 51 79
L1 34 38 42(66)
H 14 19 18
W(幅) 11 12 11
重さ(g) 6.4 10 12.3
ビス穴 4.2 6 4.5
コードNo. 113-044 113-084 113-064

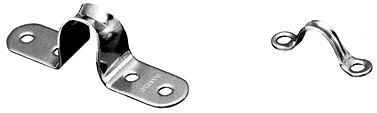

品名  板4ッ穴大  スリム板2ッ穴(直)
L2 84 43.6
L1 36(67) 33.3
H 26.5 16
W(幅) 19 5.4
重さ(g) 23.3 4
ビス穴 5 5
コードNo. 113-074 113-054
