ステンレス　板シャックル






呼称サイズ 4.8mm 5mm 6mm 8mm
D 4.8 5 6 8
B 11 13 13 17
L 18.6 21 24 31
重さ(g) 9 12 18 34
破断力(kg) 810 810 1,620 2,000
コードNo. 162-003 162-013 162-023 162-033



ステンレス　角丸シャックル






呼称サイズ 5mm 6mm 8mm
D 5 6 8
B 12 13.6 17
L 19 22.7 28
重さ(g) 12 21 40
破断力(kg) 900 1,620 2,790
コードNo. 162-103 162-113 162-123



ステンレス　レバーピンシャックル






呼称サイズ 5mm 6mm
D 5φ 6
B 13 18
L 40 49(32)
重さ(g) 20 44
破断力(kg) 1,260 2,160
コードNo. 162-303 162-313



ステンレス　ミニシャックル






呼称サイズ 3.8mm
D 3.8
B 10
L 16
重さ(g) 4.5
破断力(kg) 　
コードNo. 162-043



ステンレス　パイプヘッドシャックル






呼称サイズ 6mm
D 5.5
B 17.5
L 24
重さ(g) 15
破断力(kg) 　
コードNo. 162-053

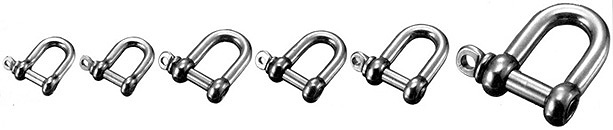

ステンレス　ストレートシャックル






呼称サイズ 9mm 12mm 16mm 19mm 22mm 25mm
D 9 12 16 19 22 25
B 20 26 32 35 43 50
L 30 40 52 68 75 80
重さ(g) 80 160 430 700 1,120 1,690
破断力(kg) 5,500 10,300 15,000 23,000 29,000 36,000
コードNo. 162-203 162-213 162-223 162-233 162-243 162-253
