NAKASEN三方ローラー






呼称サイズ 200 250
ベース 200x60 256x76
高さ 75 90
横ローラー 40x138 39x168
縦ローラー 45x52 48x57
開口部 40 55
ビス穴 8.5 11
重さ(g) 1,700 3,210
コードNo. 111-095 111-105



三方ローラー並品






　●プラローラー採用のため耐摩耗製抜群。
　●縦ローラーが高くロープ使用範囲拡大。
　●横ローラーが長くロープ破損の心配なし。

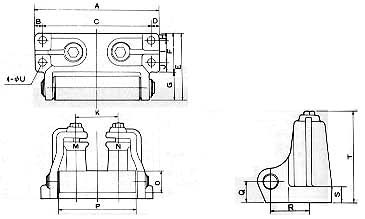

外径寸法図

　 A B C D E F G H I J
RAS-150 158 10 138 10 85 50 35 10 28 12
RAS-200 208 11 186 11 108 64 44 12 36 16
RAS-250 265 12 241 12 134 80 54 14 48 18
RAS-300 310 15 280 15 1152.5 90 62.5 15 55 20
　 K M N O P Q R S T U
RAS-150 60 26 26 30 110 24 45 19 106 9
RAS-200 86 32 32 35 158 24 58 19 107 9
RAS-250 113 40 40 46 205 27.5 72 21 125 11
RAS-300 132 46 46 52 250 33.5 82.5 26 146 11


型番 RAS-300 RAS-250 RAS-200 RAS-150
コードNo. 111-204 111-194 111-184 111-174

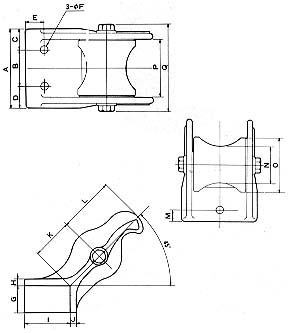

ツノローラー






外径寸法図

　 A B C D E F G H I
RAT-50 80 35 22 22 18 10 30 8 55
RAT-70 100 46 27 27 23 10 36 9 62
RAT-90 125 55 35 35 25 13 45 10 75
RAT-120 159 93 33 33 35 13 48 10 95
RAT-150 185 115 35 35 25 13 50 11 105
　 J K L M N O P Q 　
RAT-50 7 47 65 13 38 62 53 96 　
RAT-70 8 55 75 15 48 72 72 117 　
RAT-90 9 70 97 20 60 92 88 138 　
RAT-120 10 81 112 24 65 92 121 178 　
RAT-150 10 94 128 22 80 122.5 147 210 　


型番 RAT-150 RAT-120 RAT-90 RAT-70 RAT-50
コードNo. 111-254 111-244 111-234 111-224 111-214




CATALOG VOL.1

マリンヴァンス
横浜市中区相生町6-104
TEL 045-681-0942(代) E-Mail info@marinevance.com
(C) 1996 Marine Vance
