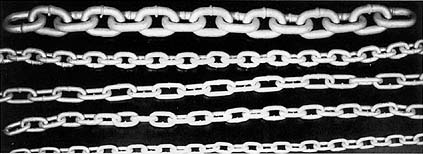

アンカーチェン







サイズ
(mm)
6 8 9 10 8 9 10 13
種類 ロング
(規格寸法)
ロング
( 〃 )
ロング
( 〃 )
ロング
( 〃 )
ショート
( 〃 )
ショート
( 〃 )
ショート
( 〃 )
ショート
( 〃 )
使用アンカー
(kg)
5 7〜10 7〜13 10〜15 7〜13 10〜15 20〜25 30〜
コードNo. 106-707 106-717 106-727 106-737 106-777 106-787 106-797 106-807

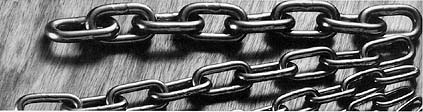

ステンレスチェン


実用性と装飾性をかねた製品。錆・腐食に強い-溶接べりがなく溶接部分が錆びない。




呼称サイズ 2.5 3 4 5 6 8 9
外長L 15mm 19 30 34 37 43 54 57
外幅W 7.5mm 9.5 11 14 17 21 28 32
安全使用荷重 30kg 60 100 170 250 350 600 800
テスト荷重 60kg 120 200 340 500 700 1,200 1,600
コードNo. 106-935 106-945 106-855 106-865 106-875 106-885 106-895 106-905

※定尺は1本30m、切売りを致します。この他にも32φまで制作します。



アンカーチェンストッパー







※ウインドラスを守る必需品高級磨き仕上げのオールステンレス製チェンサイズ6φ〜20φに使用可能耐久力は2200kgと十分フリップは取り外し可能
大きさ57Hx70Wx78B 重量600g

コードNo. 106-301




小型船舶安全規則に関わる細則



第5章 操だ、係船舶及び楊錨の設備
5-1、規則第44条の「適当な係船装置及び係船策」及び規則第45条の「適当なアンカー及びアンカーチェン又はアンカー策」とは、表1-10を基準とすること。

アンカー、アンカー策及び係船策の備えつけ数量




(m)
アンカー   アンカー策 係船策
重量(kg)   径(mm)

(m)
径(mm)

(m)


(本)
ダンホースアンカーの場合 日本製の錨の場合 ナイロン索ポリエステル策の場合 ビロニン索ポリエチレン索の場合              マニラ麻索の場合 ナイロン索ポリエステル策の場合 ビロニン索ポリエチレン索の場合
3未満 2.6 6 9 6 7 30 9 6 7 4.5 2
3以上〜
 4未満
3.0 8 10 7 8 30 10 7 8 6 2
4以上〜
 6未満
3.5 11.5 11 8 9 40 11 8 9 9 2
6以上〜
 8未満
5.5 17 13 9 11 40 13 9 11 12 2
8以上〜
10未満
8.0 22 16 11 13 40 16 11 13 15 2
10以上〜
12未満
10.0 27 18 13 15 50 18 13 15 18 2
